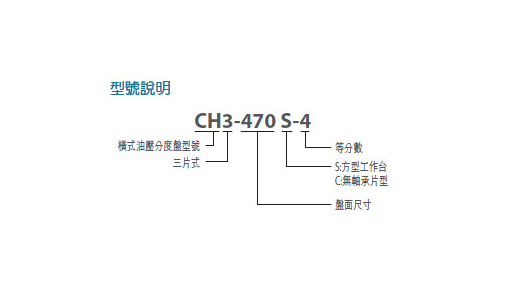

CH3-340橫式系列分度盤技術概覽 #
產品特色 #

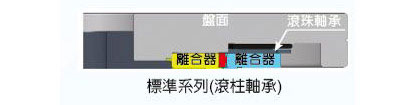

- 採用精密三片式齒型離合器，定位精度高，盤面不會上升。
- 排齒傳動設計，提升傳動效率。
- 油壓驅動，降低運行成本。
- 強力油壓鎖緊，確保精度穩定，適合重切削作業。
- 可搭配HIC-2010可編程控制器，作為CNC機器之附加軸。
- 適用於圓盤式專用機及搪銑床等多種機械設備。
主要規格 #
| 使用方法 | 橫式使用 |
|---|---|
| 鎖緊方式 | 油壓 35Kg/cm² |
| 盤面尺寸 | Ø340mm |
| 貫穿孔徑 | Ø30mm |
| 盤面中心孔徑 | Ø65×深19mm |
| 盤面T型槽寬度 | 無 |
| 分割數目 | 標準等分：4,6,8,12,24其中一種 特殊等分：2,3,5,9,10等 |
| 分割精度(弧秒) | ±5弧秒 |
| 重覆精度(弧秒) | ±1弧秒 |
| 最大負載(公斤) | 600kg |
| 淨重(公斤) | 130kg |

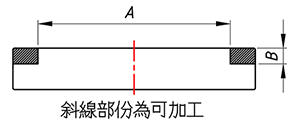

盤面可鑽孔尺寸 #
| 機型 | A | B |
|---|---|---|
| CH3-340 | Ø270 | 27 |
適用場合 #
- CNC機器附加軸
- 圓盤式專用機
- 搪銑床
相關產品 #
- DH3-340C
- DH3-400S
- CH3-470
- CH3-600
- CH3-800
- CH3-340C
- CH3-470C
- CH3-600C
- CH3-400S
- CV3-255HD
- CV3-320HD
- CH2-201
- TP-160
如需更多產品資訊，歡迎聯絡芳嘉天碟或瀏覽產品應用。
