產品概述 #

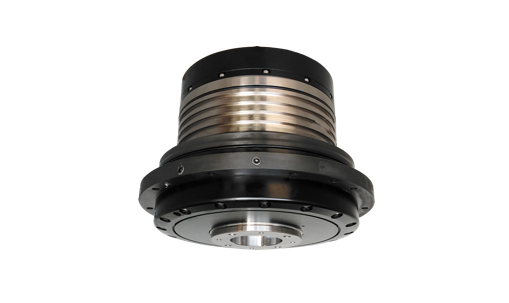

DDU-301 / DDU-301P為磨刀機專用的高精度旋轉工作台(C軸)，採用埋入式設計，盤面朝下，適合同動加工。此系列產品以馬達直接驅動，完全無齒隙，確保運轉時的高精度與穩定性。預留冷卻溝槽，方便客戶依需求自行加裝冷卻迴路。
主要特點 #
- 馬達直接驅動，無齒隙設計，提升加工精度。

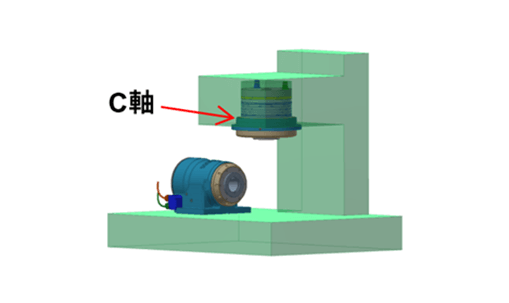

- 適用於磨刀機砂輪軸轉台(C軸)的同動加工。
- 預留冷卻溝槽，便於客戶自行設計冷卻迴路。
- 最小分割角度達0.001度，滿足高精度需求。
- 可根據精度需求選配各式編碼器。

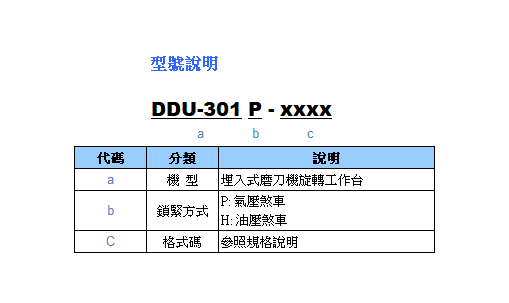

技術規格 #
| 規格說明 | DDU-301-RBGD | DDU-301-NNK3 | DDU-301P-NNK3 |
|---|---|---|---|
| 使用型式 | 埋入式, 盤面朝下 | 埋入式, 盤面朝下 | 埋入式, 盤面朝下 |
| 冷卻型式 | 只有冷卻溝槽 | 只有冷卻溝槽 | 只有冷卻溝槽 |
| 鎖緊方式 | 無煞車 | 無煞車 | 氣壓 5 kg/cm2 |
| 貫穿孔徑 | Ø40mm | Ø40mm | Ø40mm |
| 主軸鼻端孔徑 | Ø70x15L mm | Ø70x15L mm | Ø70x15L mm |
| 電磁閥及檢出 | 無 | 無 | 需外接 |
| 最高轉速 (1秒) | 150rpm | 150rpm | 150rpm |
| 連續運轉轉速 | 75rpm | 75rpm | 75rpm |
| 最大電流 (1秒) | 13.5A / 冷卻 22.5A | 13.5A / 冷卻 22.5A | 13.5A / 冷卻 22.5A |
| 額定電流 | 4.5A / 冷卻 9A | 4.5A / 冷卻 9A | 4.5A / 冷卻 9A |
| 最大轉矩 (1秒) | 171Nm / 冷卻 228Nm | 171Nm / 冷卻 228Nm | 171Nm / 冷卻 228Nm |
| 額定轉矩 | 57Nm / 冷卻 114Nm | 57Nm / 冷卻 114Nm | 57Nm / 冷卻 114Nm |
| 最小分度 | 0.001° | 0.001° | 0.001° |
| 通訊格式 | Biss-C | 尼康絕對信號 | 尼康絕對信號 |
| 解析度 | 26bit | 22bit | 22bit |
| 定位精度 | ±20 弧秒 | ±20 弧秒 | ±20 弧秒 |
| 重覆精度 | 10 弧秒內 | 15 弧秒內 | 15 弧秒內 |
| 鎖緊力 | 無 | 無 | 85kgf-m |
| 淨重 | 48 kg | 48 kg | 52kg |
*註：冷卻機需由客戶自行提供。
外觀尺寸 #
| 型號 | 總寬(A) | 總高(C) | 主軸通孔(K) | 主軸外徑(H) | 主軸長(L) |
|---|---|---|---|---|---|
| 無盤 | 317 | 232 | Ø40 | Ø122 | 231.5 |
適用範圍 #
DDU-301 / DDU-301P旋轉工作台廣泛應用於磨刀機設備，特別適合需要高精度C軸控制的砂輪軸轉台。其高剛性與高精度特性，能有效提升加工效率與產品品質。
如需更多產品資訊或應用案例，歡迎參閱產品應用頁面或聯絡我們。
