產品概述
#
FCM-200AP / FCM-200AH 預壓凸輪式旋轉工作台專為立式應用設計，採用預壓式筒型凸輪結構，實現近乎零背隙，並以滾動摩擦傳動延長使用壽命。傳動元件採用鋼製，剛性優於銅製，能承受更高的偏心荷重。

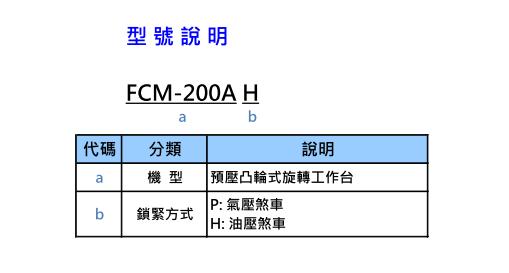

FCM-200AP / FCM-200AH
FCM-200AP / FCM-200AH
主要特點
#
- 預壓式筒型凸輪結構，背隙趨近於零。
- 滾動摩擦傳動，提升耐用性。
- 鋼製傳動元件，剛性高，偏心荷重承受力強。
- 採用雙動式氣壓或油壓煞車機構，確保完全鬆開。
- 標配德國製壓力開關，降低維修需求。
- 電磁閥及壓力開關外部安裝，避免內部潮濕損壞電器元件。
- 可直接搭配絕對值馬達，開機免回原點。
技術規格
#
| 規格項目 |
FCM-200AP |
FCM-200AH |
| 使用方法 |
立式專用 |
立式專用 |
| 鎖緊方式 |
氣壓 5kg/cm² |
油壓 35kg/cm² |
| 盤面尺寸 |
標準無盤 |
標準無盤 |
| 適用盤面 |
Ø200mm(選配) |
Ø200mm(選配) |
| 貫穿孔徑 |
Ø40mm |
Ø40mm |
| 圓盤中心孔徑 |
Ø95mmH7 |
Ø95mmH7 |
| 中心高度 |
160mm |
160mm |
| 盤面T型槽寬度 |
12mmH7 |
12mmH7 |
| 定位鍵 |
18mmh7 |
18mmh7 |
| 絕對值伺服馬達 |
發那科 α4i/β8i、三菱 HF-104S、安川 SGM7G-09、西門子 1FK-7060-****-1RG1 |
|
| 總減速比/磁極 |
1/60 |
1/60 |
| 最小設定單位 |
0.001° |
0.001° |
| 累積分割精度 |
±15弧秒 |
±15弧秒 |
| 重覆精度 |
10弧秒 |
10弧秒 |
| 鎖緊力 |
30kgf-m |
144kgf-m |
| 瞬間最高轉速(3秒) |
50rpm@馬達3000rpm |
50rpm@馬達3000rpm |
| 最大負載(盤面內) |
垂直 80kg |
垂直(尾座) 160kg |
| 凸輪承受轉矩 |
連續 210Nm@10rpm |
最大(瞬間) 458Nm |
| 淨重(不含馬達含盤) |
76kg |
81kg |
| 淨重(不含馬達不含盤) |
69kg |
74kg |
註：*為在盤面直徑內之數據，若超出盤面需計算相同的最大慣量值為限制。
最大負載與應用範例
#
| 應用方式 |
最大負載 |
盤面直徑D |
長度L |
| 無尾座 |
W:80kg |
Ø200mm |
260mm |
| 使用圓盤尾座 |
W:160kg |
Ø200mm |
700mm |
| 使用頂針尾座 |
W:100kg |
Ø200mm |
700mm |
| 偏心負載(使用尾座) |
偏心負載= l x W |
W:2.4kg-m |
|
註：最大負載值需同時考量重量W、旋徑D、長度L三者，僅能滿足其一。
客戶需自備配件與功能
#
- 至少一迴路(DC24V/2B2電磁閥)油壓單元。
- 第四軸絕對值馬達及驅動器，具備第四軸功能。
- 蛇管（長度依機台情況）。
- 油管兩條（長度依機台情況）。
標準配件
#
- 德製壓力開關，5米線。
- 鎖緊螺絲及T型塊三組（配合定位鍵18mm；T型槽間距100及125mm）。
- 直接出線座（蛇管及電纜需客戶自備）。
外觀尺寸
#
| 項目 |
總寬(A) |
總厚(B) |
總高(C) |
中心高(D) |
主軸通孔(K) |
主軸外徑(H) |
主軸長(L) |
鎖定螺絲間距, 槽寬(E) |
| 無盤 |
482 |
231 |
270 |
160 |
Ø40 |
Ø90 |
190 |
200 , 18 |
適用盤面尺寸
#
| 型號 |
盤面直徑A |
厚度B |
中心孔C |
定位孔D |
螺絲孔E |
| FCM-200A-T08 |
Ø200 |
35 |
Ø95x11 |
Ø95x4 |
8-Ø9, PCD74 |
