NC旋轉工作台的多元技術與應用解析 #
芳嘉天碟TOPSDISK專注於第四軸與五軸NC旋轉工作台（又稱雙軸數控旋轉工作台）的研發與製造，產品涵蓋多種安裝方式、傳動技術、鎖緊機構及尺寸規格，滿足不同產業的精密加工需求。
旋轉工作台的分類方式 #
安裝方式 #
- 立式旋轉工作台：垂直安裝，能在水平方向旋轉並於垂直方向升降，確保工件加工時的穩定性與靈活調整。
- 臥式旋轉工作台：設計於水平面旋轉，適合多角度、多面加工，便於工件定位。
傳動方式 #
- 直驅旋轉台：採用直接驅動技術，省略減速機、齒輪箱等連接機構，提升加減速效率，減少傳動誤差，適合高精度定位與精密加工。無齒輪嚙合噪音與振動，工作環境更安靜，但製造成本較高。
- 蝸桿蝸輪旋轉台：常見的傳動方式，具備高扭矩承載能力與自鎖功能，適合重負載加工，但可能有傳動間隙，精度與速度略遜於直驅型。
鎖緊方式 #
- 氣壓鎖緊：以壓縮空氣為動力，無需額外供電，啟動與停止迅速，適合小型工件的高速加工。
- 油壓鎖緊：可承受較大載荷，適合大型工件加工，轉速與方向可靈活調整，但設計與操作較為複雜。
尺寸分類 #
旋轉工作台依盤面大小分為：125/170/200/255/320/400/500/630/800/1000 mm。
- 125(5”): EDD-125AP
- 170(7”): VE-170PC
- 200(8”): FCM-200AP / FCM-200AH
- 255(10”): FCM-255AP / FCM-255AH
- 320(13”): TD-320H
- 400(16”): TD-400H
- 500(20”): TD-500H
- 630(25”): TD-630H
- 800(31”): TE-800H
- 1000(39”): TD-1000H
如需更多特殊規格或數控轉檯，歡迎來函諮詢。
產品型錄精選 #
OCD5-200APH
EDD-125AP
TDE-125P
TE-125AP

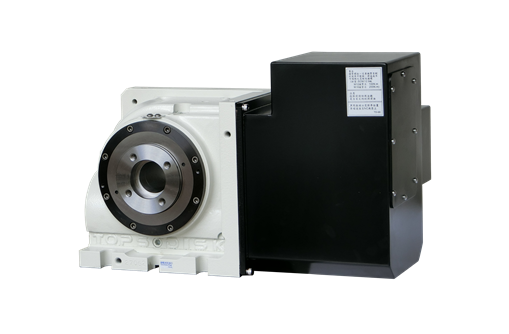

FCM-170P / FCM-170H
EDD-170BP
VDD-170BP
TD-170P
TD-170PL

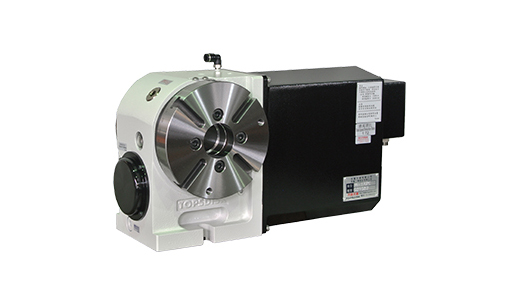

VE-170PC
FCM-200AP / FCM-200AH

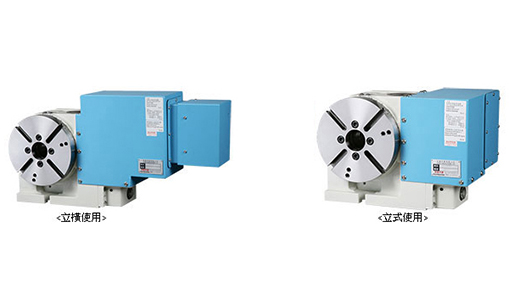

TD-200P
TE-200P
TE-200H

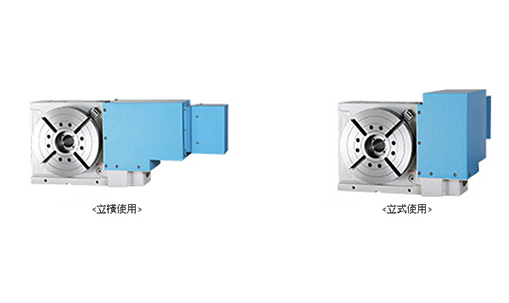

TDE-255H

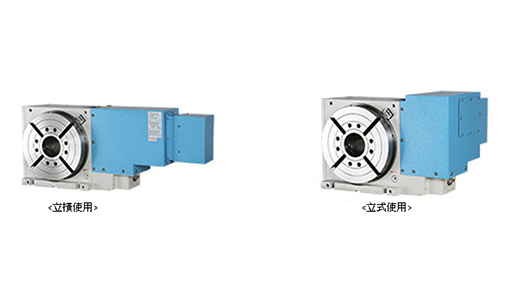

TD-255P
TD-255H
TE-255P
TE-255H
TD-255HL

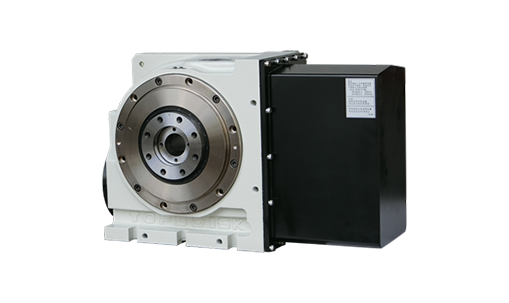

FCM-255AP / FCM-255AH

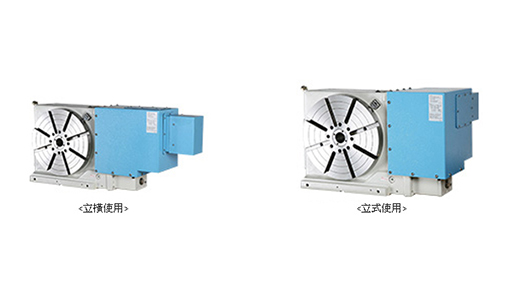

TD-320H

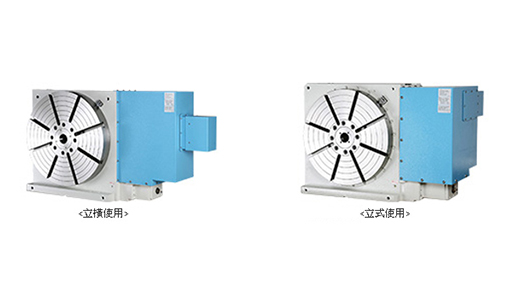

TD-400H
TD-500H
TD-630H
TE-800H
TD-1000H
4HDD-125P
TH-500A
TH-500B
TDH-800

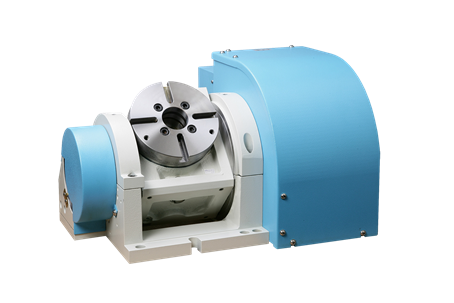

TDM-170P
TDM-255HB
TTD-125P
TTD-255H
TTD-255HB
產品特色與應用 #
- 0.001度高精度定位，適合任意角度加工
- 多種安裝型式（立式、臥式、橫式）
- 支援直驅、蝸桿蝸輪、預壓凸輪等多種傳動方式
- 氣壓與油壓鎖緊，滿足不同工件尺寸與加工需求
- 多主軸、雙軸、手動傾斜等特殊應用型號
如需更多產品應用案例或技術支援，請參閱產品應用或聯絡我們。
