高精度雙軸直驅凸輪旋轉工作台技術與應用

產品概述

#

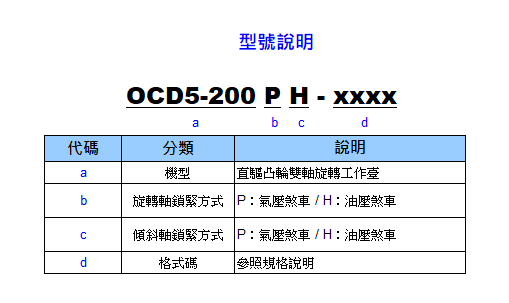

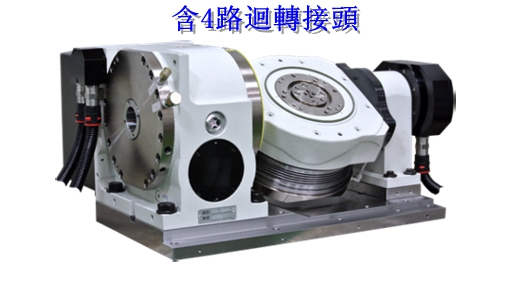

OCD5-200APH 直驅凸輪雙軸旋轉工作台專為加工中心機設計，結合預壓式筒型凸輪結構與直驅旋轉軸，實現高精度、低背隙與長壽命的多軸加工解決方案。

主要特點

#

• 採用預壓式筒型凸輪結構，背隙趨近於零，確保高精度定位。
• 滾動摩擦傳動設計，有效延長使用壽命。
• 傳動元件為鋼製，剛性優於銅製，能承受較高偏心荷重。
• 配備雙動式氣壓或油壓煞車機構，確保完全鬆開與鎖緊。
• 標配德國製壓力開關，降低維修頻率。
• 電磁閥及壓力開關安裝於外部，避免內部潮濕損壞電器元件。
• 可直接搭配絕對值馬達，開機免回原點。

技術規格

#

治具及工件限制

#

註：D、H、W三者僅能滿足一個條件。加工長工件時，請同時考慮震動條件。

客戶需自備配件及功能

#

1. 至少一迴路(2B2/DC24V)油壓單元。
2. 第四軸絕對值馬達及驅動器，具備第四軸功能。
3. 蛇管（長度依機台情況）。
4. 油管兩條（長度依機台情況）。

標準配件

#

1. 德製壓力開關，5米線。
2. 鎖緊螺絲及T型塊三組（配合定位鍵18mm；T型槽間距100及125mm）。
3. 兩孔直接入線盒及電線。

電器與動力系統規格

#

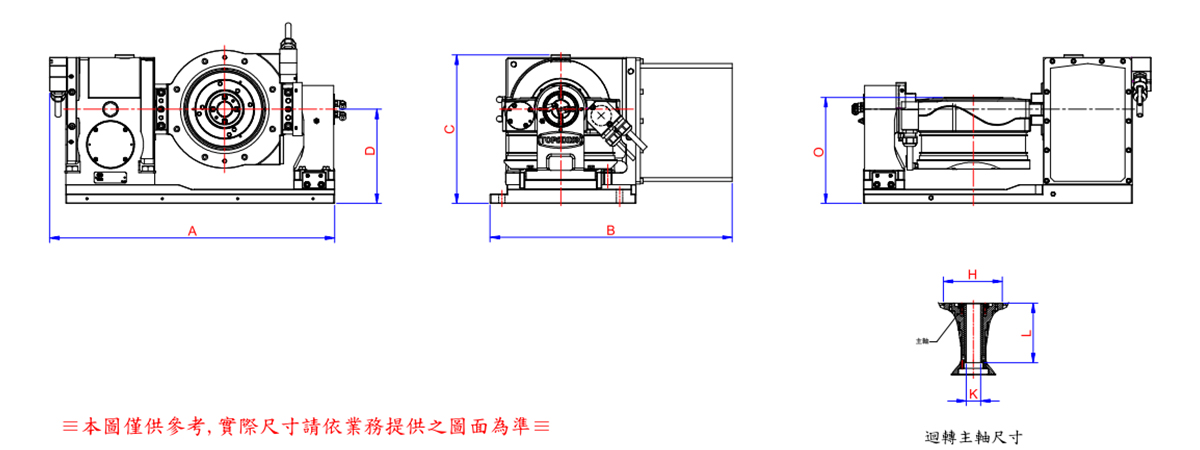

外觀尺寸

#

如需更多產品資訊，歡迎聯絡芳嘉天碟或參閱產品應用。
